Beskrivning

Dubbelverkande hydraulventil för MF-traktorer DE40, P510

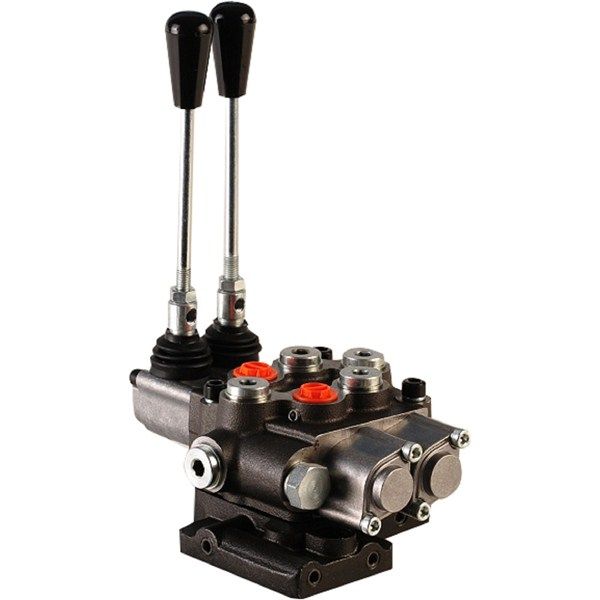

Massey Ferguson 100 – 500-serien traktorer och 35 och 65 modeller extern hydraulisk kontrollventil som ska installeras på lyftkåpan.  Manuell reglerventil DE40 3/8R, 2-spindel, 2-verkande & vårens återkomst.

• 2-kolumn
• Flödeshastighet 40l/min
• Maximalt drifttryck 300 bar
• Maximum returledningstryck 50 bar
• Arbetsanslutningar 3/8&rdquo (BSP) tryck- och returkoppling 3/8 (BSP)
• Tryckbegränsare och backventil som standard
• Grundmodeller med fjädercentrerad
• Priserna inkluderar tryckbegränsare och handspakar

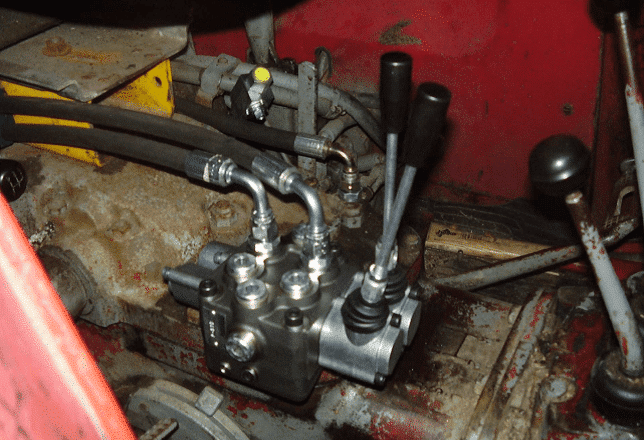

Lyftventilinstallation för MF-175 traktor.

Så först togs den gamla ventilen+kåpan (eller bara kåpan om ingen annan ventil har installerats på traktorn) bort från toppen av kåpan. Lyft försiktigt, lyftanordningens tryckrör kan stiga med det, och om det stiger med det, tryck försiktigt tillbaka på plats, rörets ände ska ligga kvar ovanför flänsens nivå, smörj in o-ringen på röret med olja innan du installerar adapterflänsen.

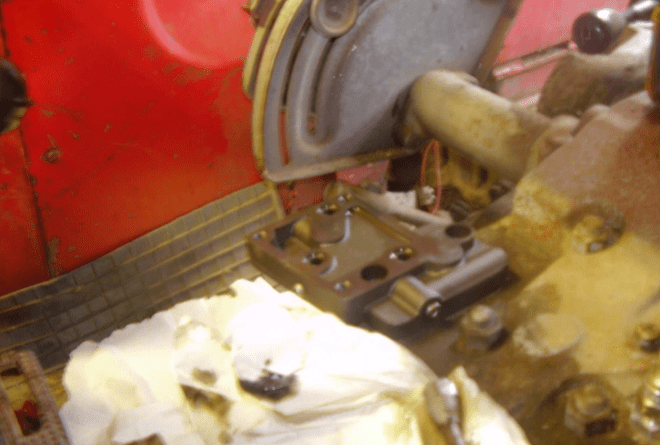

Sedan monteras den nya ventilens passfläns, notera. kom ihåg att skaffa tumstora bultar med sexkantshuvud 2 st UNC 7/16&rdquo längd ca 30-35mm.  Sedan installerar vi spakventilblocket.

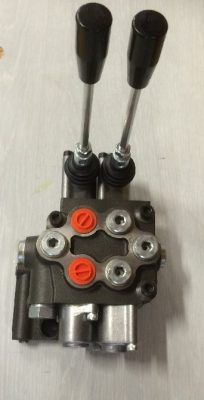

Spärrventilblocksfunktioner.

Spak A är en låsspak med tre lägen

Spak B har tre positioner och går alltid tillbaka till mitten med fjäderretur

Figur 1

Spak A i mitten av lyftanordningen i låset. Spak B fungerar som en 1-handling.

Figur 3

Spak A i främre lyftanordningen låst. Flytta traktorns egen lyftanordningsspak lite till lyftläge så att spak B fungerar som en 2-funktion och pumpen inte belastas när spaken används.

Figur 3

När spak A är i det bakre läget arbetar lyftanordningen normalt från traktorns egna reglage, spak B fungerar som en 2-vägsfunktion när traktorns lyftanordning är upplyft till det övre läget och kontinuerlig pumpning är på. (pumpen pumpar mot säkerhetsventilen)
