Beskrivning

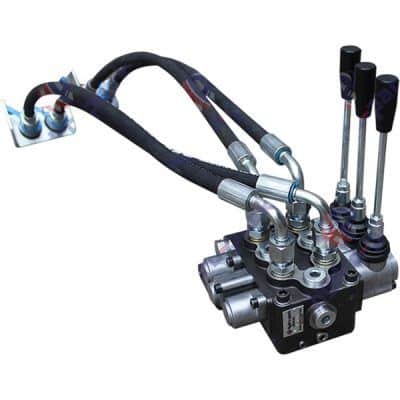

3 Karainen Dubbelverkande hydraulventil för MF-traktorer, P625 Kit

Hydraulisk manuell styrventil DE40 3/8R, 3-spindel, 2-verkande, fjäderretur

Massey Ferguson P625-paket inklusive alla tillbehör.

Slangar, snabbkopplingar, bultar, monteringsfäste för snabbkoppling.

Massey Ferguson 100 – 500 traktorer och 35 och 65 modeller extern hydraulisk styrventil som ska monteras på lyftkåpan.

• 3-kolumn
• Flödeshastighet 40l/min
• Maximalt drifttryck 300 bar
• Maximum returledningstryck 50 bar
• Arbetsanslutningar 3/8&rdquo (BSP) tryck- och returkoppling 3/8&rdquo (BSP)
• Tryckbegränsare och backventil som standard
• Grundmodeller med fjädercentrerad
• Priserna inkluderar tryckbegränsare och handspakar

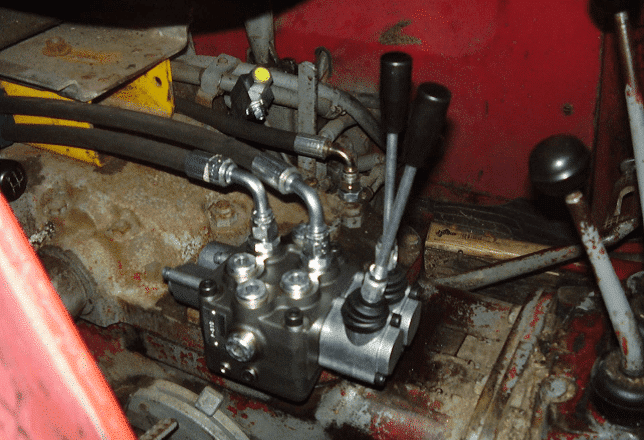

Lyftventilinstallation på MF-175 traktor.

i det gamla omslaget valves,+ var det bara borttaget om det gamla ordet valves; ingen annan ventil var tidigare installerad på traktorn) lyftanordningen från kåpan. Lyft försiktigt upp lyftanordningens tryckrör, det kan höjas med det och om det reser sig med det, tryck försiktigt tillbaka det på plats, änden av röret ska förbli över flänsens nivå, smörj in adaptern med olja innan du sätter på adaptern. fläns.

Sedan monteras den nya ventilens passfläns, notera. kom ihåg att skaffa tumstorlek

bultar med insexhuvud 2 st UNC 7/16&rdquo about: yeslength; 30-35 mm.

Sedan installerar vi spakventilblocket

Spärrventilblocksfunktioner.

Spak A är en låsspak med tre lägen

Spak B har tre positioner och går alltid tillbaka till mitten med fjäderretur

Figur 1

Spak A i mitten av lyftanordningen i låset. Spak B fungerar som en 1-handling.

Figur 3

Spak A i främre lyftanordningen låst. Flytta traktorns egen lyftanordningsspak lite till lyftläge så att spak B fungerar som en 2-funktion och pumpen inte belastas när spaken används.

Figur 3

När spak A är i det bakre läget fungerar lyftanordningen normalt från traktorns egna reglage, spak B fungerar som en 2-funktion när traktorns lyftanordning är upplyft till det övre läget och kontinuerlig pumpning är på. (pumpen pumpar mot säkerhetsventilen)

Kom också ihåg r-nipat och traktor snabbfästen.
